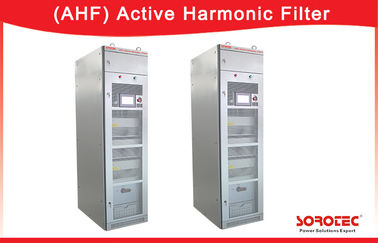

APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo

Quantidade de ordem mínima : 1pcs Detalhes da embalagem : Pacote padrão da exportação de madeira
Tempo de entrega : Dentro de 15-30days depois de receber seu depósito de TT 30 % Termos de pagamento : L / C, T / T
Habilidade da fonte : 1000PCS/Month para o filtro ativo do harmônico
Lugar de origem: China (continente), guangdong Marca: SOROTEC
Certificação: CE,ISO9000 Número do modelo: filtro ativo do harmónico

Informação detalhada

Capacidade avaliado: 35A/50A/60A/100A/150A Eficiência total: ≥ 97%
Frequência da rede elétrica: 50Hz/60Hz (escala: ±10%) potência: 400V/690V (- 20%-+15%)
Estrutura da rede elétrica: 3P3L, 3P4L Compensação do harmônico: Disponível
Realçar:

filtro bonde do harmônico

,

filtro do harmônico da C.A.

Descrição de produto

APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo



AHF

As exigências de usuários da reunião:
- PF=0.99 e THDi < 5="">

- Compensação para 2 - a 50 harmônicos da ordem
- Compensação de poder reativo capacitiva e indutiva
- Compensação trifásica do desequilíbrio





Estrutura de produto:

APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 0



A instalação Cremalheira Fixado na parede
Dimensão (milímetro) 30A/50A 100A 150A 30A/50A 100A 150A
A 359 484 554 512,5 611 621
B 341 466 536 500 575 585
C 315 440 510 300 300 300
D 200 232 250 120,5 137,5 142,5
E 89 89 89 379 500 570
F 55,5 71,5 80,5 350 475 545
G 556,5 646 656 315 440 510
H 500 575 585 200 232 250
K 35 35 35





Descrições do produto do filtro ativo do harmônico



Artigo
Entrada avaliado 400V/690V (- 20%-+15%)
Frequência da rede elétrica 50Hz/60Hz (escala: ±10%)
Operação paralela Ilimitado
Eficiência total ≥ 97%
Estrutura da rede elétrica 3P3L, 3P4L
CT 150/5 ~ 10,000/5
Indicadores de desempenho
Capacidade avaliado 35A/50A/60A/100A/150A
Compensação do harmônico Disponível
Compensação de poder reativo Disponível
Compensação do desequilíbrio Disponível
Escala de filtração 2 a 50 ordens
Grau de filtração Ajustável de 2 a 50
Desempenho do filtro THDi< 5="">
Tempo de resposta total < 10ms="">
Fator de poder do alvo Ajustável de -1 a +1
Algoritmos de controle FFT, Intelligemt, e poder reativo instantâneo
Frequência do interruptor 20kHz
Nível de ruído < 60dB="">
Comunicações e capacidades da monitoração
Portos de comunicações RS485, e porto de rede
Protocolos de comunicações TCP/IPPMBus, Modbus, e TCP/IP
Relação da exposição do módulo Tela táctil
Software do PC Opcional
Funções da proteção sobre-valtage a proteção, a proteção da sob-tensão, procura um caminho mais curto a proteção, proteção inversa da ponte do inversor, proteção da compensação exagerada, e assim por diante
Alarme da falha Disponível, no máximo 500 registros do alarme
Monitoração Monitoração independente e monitoração centralizada
Propriedades mecânicas
Altura 1% acima de M. 1500. Entre 1500 m a 4000 m, de acordo com GB/T3859.2, o poder diminui por 1% para o cada
100 adicionais M.
Temperatura de funcionamento -10℃ ~ +40℃
Humidade relativa 5% a 95%, não-condensando-se
Classe da proteção IP20 (outras classes do IP são customizáveis.)





MOSTRA DO PRODUTO



Exposição interna do módulo

APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 1
APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 2
APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 3

APLICAÇÃO DE NOSSO PRODUTO



1. Casa e construção de casas vivas.

2. Prédio de escritórios, fábrica e armazém.

3. Shopping, estádio e assim por diante.

4. Central elétrica, operação de campo e alguma construção enorme do coordenador.

5. apropriado para o vário aparelho eletrodoméstico, equipamento de escritório, viagens, acampando, barracas, viagem do barco.





MOSTRA DA EMPRESA



Introdução de empresa

A eletrônica Co. de Shenzhen SORO, Ltd é um fabricante profissional de UPS e do inversor no campo da eletrônica de poder por 13 anos. Nós temos dois grandes locais, Zhejiang e Shenzhen de UPS da produção. Nós temos possuir nosso departamento de SMT. SORO UPS foi uma empresa principal na indústria de UPS em China.

Desde estabelecido, a empresa realizou três estratégias: estratégia da inovação da operação, estratégia popular, estratégia técnica da orientação, e gestão científica restrita executada com sistema de gerenciamento da qualidade desenvolvido. A empresa investe 10% de seus ingressos anuais na pesquisa e no desenvolvimento cada ano. Nós tivemos equipamentos avançados internacionais para tornar-se, testes e produzir. SORO UPS convidou as melhores elites técnicas em casa, entrementes, a empresa estabeleceu o relacionamento perfeito da cooperação com unidades e academias domésticas de pesquisa científica, para esforçar-se para fazer os produtos que alcançam padrões avançados do mundo.





POR QUE ESCOLHA E.U.?



1, controle do QC

A empresa classifica primeiramente em passar ao ISO9001 a certificação internacional do sistema de qualidade. Nós estabelecemos um sistema de qualidade completo que varia da fonte material, processo, montando ao teste. A maioria de nossos produtos foram certificados para encontrar standard de segurança internacionais, tais como o CE (LVD/EMC), CUL, FCC.

2, o melhor sócio

Nós temos o sócio cooperativo no mundo inteiro que inclui EUA, Europa, Ámérica do Sul, África do Sul, do Oriente Médio, Índia, Turquia, Paquistão, Irã e assim por diante. Nós oferecemos produtos de qualidade da vasta gama de nossa própria escala padrão ou cliente-feito a suas especificações. SORO está assentando bem no fornecedor o mais growthful de China UPS pelo mundo inteiro.





FAQ



1. Como escolher o inversor apropriado?



Se sua carga é cargas resistive, como: bulbos, você pode escolher um inversor alterado da onda. Mas se é cargas indutivas e cargas capacitivas, nós recomendamos usar o inversor puro do poder de onda do seno.



Por exemplo: fãs, instrumentos de precisão, condicionador de ar, refrigerador, máquina do café, computador, e assim por diante.



A onda alterada pode ser começada com algumas cargas indutivas, mas efeito para a carga usando a vida, porque as cargas capacitivas e as cargas indutivas precisam o poder de alta qualidade

.......................................................................................................................................................................



2. Como eu escolho o tamanho do inversor?



Os tipos diferentes de procura da carga para o poder são diferentes. Você pode ver os valores do poder da carga para determinar

tamanho do inversor do poder.



Observação:



Carga Resistive: você pode escolher o mesmo poder que a carga.



Cargas capacitivas: de acordo com a carga, você pode escolher o poder das épocas 2-5.



Cargas indutivas: de acordo com a carga, você pode escolher o poder das épocas 4-7.

.......................................................................................................................................................................



3. Como conexão entre baterias e um inversor do poder?



Nós acreditamos geralmente que os cabos que conectam o terminal da bateria ao inversor mais curto são melhores. Se você for apenas cabo padrão é menos de 0.5M, mas deve corresponder à polaridade das baterias e do inversor-lado fora. Se você quer alongar a distância entre a bateria e o inversor, contacte-nos por favor e nós calcularemos o tamanho e o comprimento recomendados do cabo. Devido às distâncias longas usando uma conexão de cabo, haverá uma tensão reduzida, assim que significa que a tensão do inversor seria distante abaixo da tensão terminal da bateria, este inversor aparecerá sob condições de alarme da tensão

. .....................................................................................................................................................................



4. Como calcular a carga dos horários laborais exige a configuração do tamanho da bateria?



Nós teremos geralmente uma fórmula a calcular, mas não tem cem por cento exata, porque há igualmente a condição da bateria, as baterias velhas tem alguma perda, assim que este é somente um valor de referência:

   Trabalhe horas = capacidade da bateria * tensão da bateria * o poder 0.8/load (H= AH*V*0.8/W)

.......................................................................................................................................................................







APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 4APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 5APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 6APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 7APF ativo do filtro do harmônico do equilíbrio 400V/690V trifásico com projeto compacto do módulo 8
